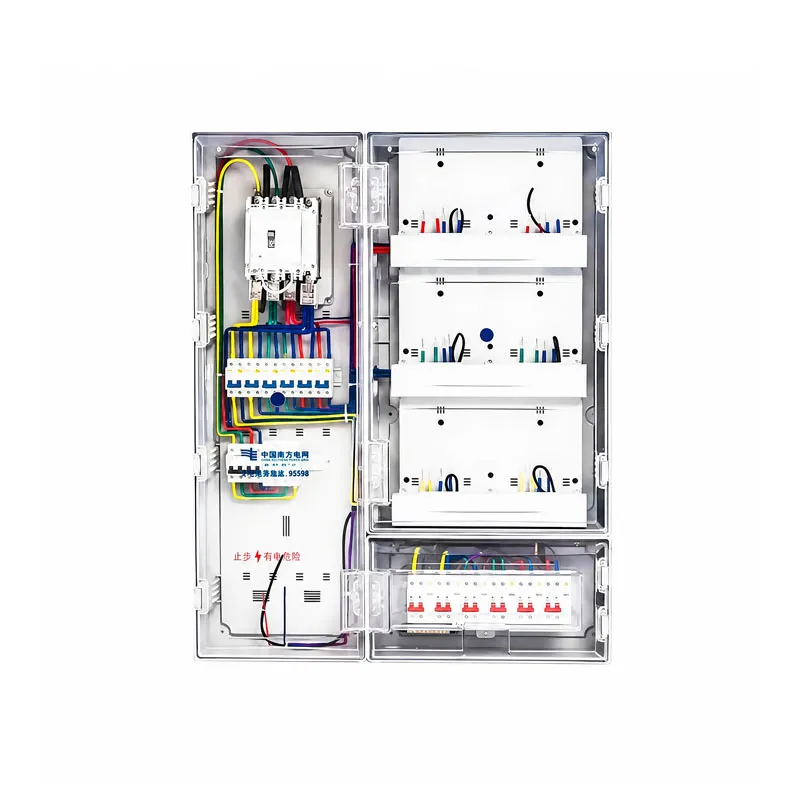

FPFD6X Southern Power Grid Fee-Controlled Single-Phase Six-Meter Energy Metering Box

The FPFD6X is a compact single-phase energy metering box designed to accommodate up to six single-meter installations in a single enclosure. Engineered in compliance with Southern Power Grid standards and featuring integrated fee-controlled functionality, it provides a secure, organized, and reliable metering solution for utility companies, multi-unit residential buildings, apartment complexes, and commercial facilities, ensuring accurate energy measurement, efficient power distribution, and convenient fee management across multiple tenants or units.

Request a quote

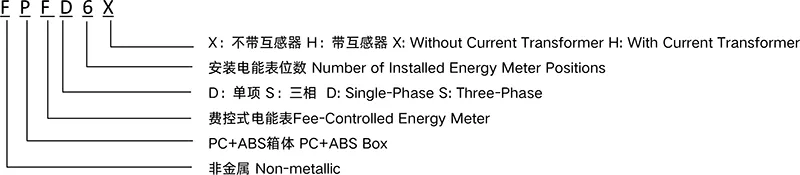

Model and Meaning

Product Model and Main Configuration

Model Configuration Location Name Specification Quantity
FPFD6X/1 Main Control Configuration Molded Case Circuit Breaker CDMK-250C/3300-160A 1
Pre-Meter Configuration Isolating Switch CDGK-100/1P-80A
CDGK-125/1P-100A(Optional)
6
Post-Meter Configuration Miniature Circuit Breaker CDBK-63/2P-63A
CDB9SRC-100/2P-80A/Fee-Controlled
Switch(Optional)
6
Pre-Meter Configuration Switch Terminal FJ6G-250/2×25 3
Pre-Meter Configuration Neutral Terminal FJ6/JHD-1/L 1
Meter Compartment Configuration PE Terminal FJ6NB-250/6×25 1
Meter Compartment Configuration Conductor BV 10mm²/16mm² /
Surge Configuration Surge Protection Switch CDBK-63/4P-63A 1
Surge Configuration Surge Protector Device YCD1-4P-40KA 1

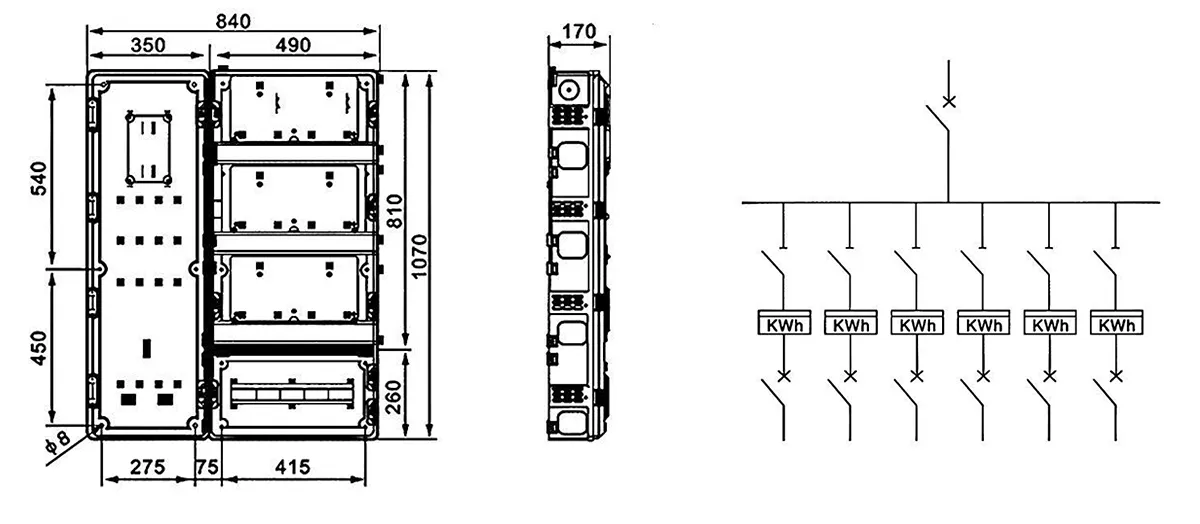

Installation Dimension Drawing, Wiring Diagram
